| JDF5100GXFSG30/Q6型水罐消防车 发动机参数 | |||
| 发动机型号 | 发动机生产企业 | 排量（ml） | 功率（kw） |
|
4HK1-TCG61 4HK1-TCG60 |
五十铃(中国)发动机有限公司 五十铃(中国)发动机有限公司 |
5193 5193 |
139 151 |
| JDF5100GXFSG30/Q6型水罐消防车 底盘参数 | |||
| 底盘型号： | QL1110ANKAY | 燃油种类： | 柴油 |
| 轴 数： | 2 | 前 轮 距(mm)： | 1680 |
| 轴 距(mm)： | 3815 | 后 轮 距(mm)： | 1650 |
| 轮 胎 数： | 6 | 轮胎规格： |
235/75R17.5 16PR,8.25R20 14PR
|
| JDF5100GXFSG30/Q6型水罐消防车 产品主要技术资料 | |||
| 产品名称： | JDF5100GXFSG30/Q6型水罐消防车 | 外型尺寸(mm)： | 6860×2290×3050 |
| 底盘型号： | QL1110ANKAY | 货厢尺寸(mm)： | ×× |
| 前排乘客： | 3+3 | 额定载客(人)： | |
| 总 质 量 ： (kg) | 9700 | 接近/离去角(° ) | 20/16 |
| 额定质量： (kg) | 3380 | 前悬/后悬(mm)： | 1110/1935 |
| 整备质量：(kg) | 5870 | 最高车速(km/h)： | 95 |
| 排放标准： | GB17691-2018国Ⅵ | ||
| 整车说明： | 罐体总容积:3.38立方米;罐体尺寸(长×宽×高):2380×1330×1120(mm);消防员按75千克/人计算;ABS及控制器型号为:APG3550500H1,生产厂家为:浙江亚太机电股份有限公司;侧面防护及后下部防护装置材料材质:Q235,侧面防护为整体式结构;后下部防护装置连接方式:螺栓连接,断面尺寸(宽×高):100×100(mm),离地高度:490mm;主要专用装置有消防泵,消防炮. | ||
一、整车参数：
二、上装参数：

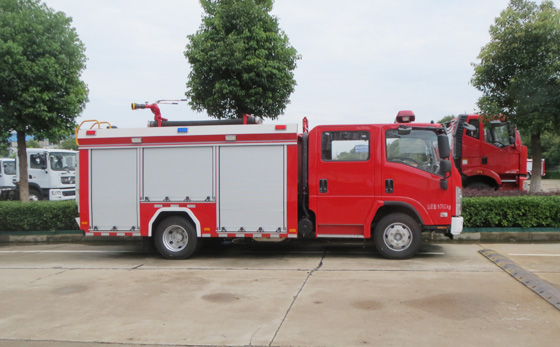

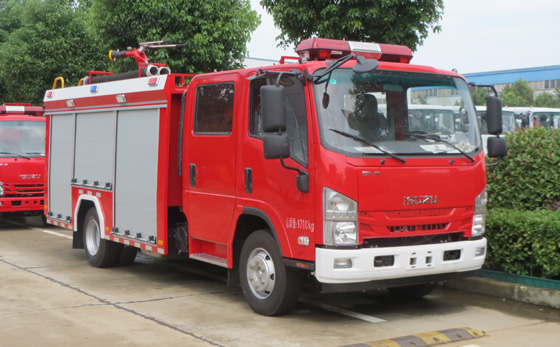

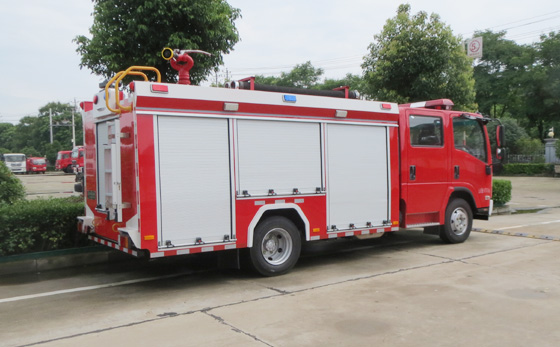

1、整车描述
JDF5070GXFSG20/Q6型水罐消防车，采用庆铃QL1070BUKWY底盘改装而成。整车由消防员乘员室和车身两大部分组成，乘员室为原装双排，可乘坐2+3人,该车为内仓罐结构，车身前部为水罐+器材箱，后部为泵房。载液罐体为优质碳钢，与底盘采用弹性连接，载水1850kg（容积最大可做3000kg），装备了上海雄真消防设备有限公司生产CB10/30-XZ型消防泵，额定流量30L/S，车顶安装成都威斯特消防机械有限公司生产的PS30W型车用消防炮。该车辆结构紧凑，配置完备，机动性强，能够及时应对企业，社区或重点消防单位的火情，可以第一时间形成小型战斗力进行初期火灾的扑救和人员疏散撤离�？晒惴河τ糜谙谰仍�，政府专职消防队，企业专职消防队等。
整车消防性能符合GB7956-2014标准要求；底盘通过国家强制性产品认证；发动机排放符合GB17691-2018第六阶段限值的规定要求（国Ⅵ标准）；整车通过国家消防装备质量监督检验中心检测（报告编号：zb201930326）并已列入工信部汽车新产品公告，CCCF正在申报中。
2、乘员室
采用平头、四门，改制双排结构，3+3座，左舵，原车仪表板处设置消防操作仪表板及警灯控制盒，加装警报器、取力器控制开关及指示灯、附加电源开关。
3、上装结构
①整车 整车由消防员乘员室和车身两大部分组成，车身布置采用内藏罐式结构，左右两侧为器材箱，中部为水罐，器材箱后部为泵房。所有碳钢型材及板材均采用酸洗磷化处理防锈蚀，所有零部件、标准件均采用电镀、电泳等表面表面处理工艺。所有切割件均采用激光切割机切割，保证零件精度。
②主框架 主框架结构采用优质方管焊接，外装饰板采用碳钢板焊接，车顶防滑，可行走。
③器材箱 器材箱位于乘员室后部，两边设铝合金卷帘门，内有照明灯。器材箱室内根据需求设储物盒。
④泵房 泵房位于整车后部，两边与后边设铝合金卷帘门，内有照明灯，泵室两侧可放置部分常用器材。
⑤爬梯及上车拉手 后爬梯采用铝合金两节翻转爬梯，使用，使用时离地不超过450mm，上车拉手采用表面带凹槽防滑圆钢管，表面喷塑处理。
⑥水罐 优质碳钢，厚度为3mm，总容量5000L。内藏式罐体，内设纵、横防浪板，中间开有人孔，封头、侧板、隔板均有增加强度的梯形折筋，顶板采用角铁加强，水罐能承受0.1 MPa 的静水压力，经0.1 MPa 静水压强度试验，罐体两侧面不出现明显残余变形，整体防锈蚀处理。与底盘车架弹性连接。人孔：设直径460mm人孔1个，带有快速锁定/开启装置。溢流口：设DN65溢流口1个。放余水口：设1个DN40水罐放余水口，配球阀。注水口：在水罐左右两侧各接1只DN65接口，进出水口：设1个水罐到水泵进水管，DN100阀门，手动控制，设1个水泵至水罐充水管，DN65阀门，手动控制。
⑦水泵、水炮及管路
采用低压离心式CB10/30-RS型低压车用消防泵，额定流量30L/s @1.0MPa，出口压力1.0MPa，最大吸水深度7M，活塞式真空泵，最大吸水时间≤50s。
采用PS30W消防炮，俯角≤-15°，仰角≥+60°，流量30L/S，射程≥55m
湖北江南专用特种汽车有限公司是一家集消防车、水罐消防车、泡沫消防车、高喷消防车、森林消防车、垃圾车、压缩式垃圾车等特种汽车公司,我公司一直以创优质服务,造用户满意产品,树国内知名品牌为企业方针,为广大用户和经销商提供质量优良的垃圾车、消防车等特种汽车产品和细心周到的服务http://www.aaolo.cn/
更多详情请致电：15997888977
